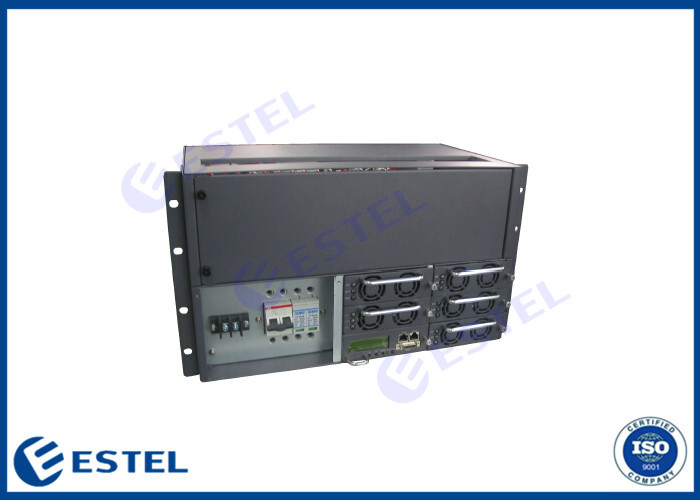

Telecomunicações do módulo do retificador do módulo da monitoração remota 48VDC RS485

Descrição de produto

As telecomunicações 48VDC alimentação o retificador 120A 6400W da fonte

Quatro ethernet Pluggable quentes RS485 do módulo do retificador 30A

Modelo: GPE48120E

Introdução

A alimentação de DC encaixada fornece a alimentação de DC estável de -48V para redes sem fio e fixas do acesso, redes da transmissão e equipamento de rede de empresas. Consiste em uma unidade de distribuição de poder, retificadores, e um controlador, etc., e pode ser distribuída independentemente ou encaixado em outros armários de poder.

Cada unidade funcional é projetada a um tamanho padrão. Os sistemas, cuja a altura varia de 2U a 9U com padrão a instalação da cremalheira ou do armário de 19 polegadas, têm um projeto modular para facilitar a instalação e a expansão. O sistema abrange uma vasta gama de tensão de entrada da C.A., com funções da gestão exata da bateria e de gestão remota.

Configuração de sistema de GPE48120E

GPE48120E consiste na unidade de distribuição de poder, no módulo do retificador (de 1 grupos ajustado, até 5) e em 1 módulo de monitoração. A configuração é opcional, como seguinte tabela:

Princípio de funcionamento de GPE48120E

A alimentação CA é a primeira entrada AC-INPUT MCB e alimenta então no módulo do retificador após a prova e a filtração do relâmpago. AC-INPUT atua como a proteção à carga excedente e procura um caminho mais curto à alimentação CA. A bateria do usuário é conectada ao lado da saída da C.C. através da bateria MCB e KM2, e o interruptor fornece o controle da desconexão, sobrecarga e procura um caminho mais curto a proteção à bateria.

Em condições normais, cada parâmetro dos módulos do retificador e a unidade de distribuição de poder são todos sob o controle do módulo de monitoração, operando-se de acordo com os comandos do parâmetro pré-ajustado ou do usuário. Se falhas dos canos principais da C.A., a força de vontade da bateria ao sistema. Com a descarga da bateria, a tensão terminal dos começos de bateria a descer. Quando a tensão da bateria está sob -47V±0.5V, o módulo de monitoração envia a C.C. sob o sinal de alarme da tensão e quando a tensão da bateria está sob -46.0V±0.5V (ajustável), o KM1cuts fora das cargas da não-prioridade e retém o poder às cargas da prioridade. Se as quedas de tensão da bateria a -43.0V±0.5V (ajustável), o KM2 eliminarão a saída de cargas da prioridade e então do sistema de energia parará de trabalhar. Se os canos principais externos da C.A. recuperam, o sistema trabalhará normalmente outra vez. (Todos os dados de monitoração acima são valores de defeito do sistema e podem ser restaurados pelo usuário).

À exceção da proteção da sobre-descarga da bateria, a proteção de temperatura excessiva da bateria ou da carga é proibitiva sob o defeito, os usuários podem enviar o comando ativar ou neutralizar de acordo com a exigência.

Especificações de sistema

Especificações mecânicas

Conexão elétrica

O chassi conecta com a placa direta elétrica externo da relação de sistema. Segundo as indicações da figura abaixo:

Instrução da distribuição de poder:

1. Aterrando a barra
2. Terminal da entrada da C.A.
3. C.A. MCB
4. C.A. SPD
5. LVLD (5 MCBs)
6. LVBD (2 MCBs)
7. Monitorando o entalhe do módulo
8. Entalhe do módulo do retificador
9. Barra do cobre do ânodo do módulo e do ânodo da bateria
10. Bateria MCB

Quadro de distribuição de GPE48120E
