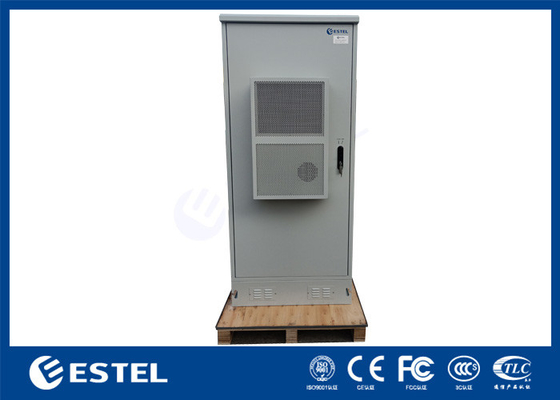

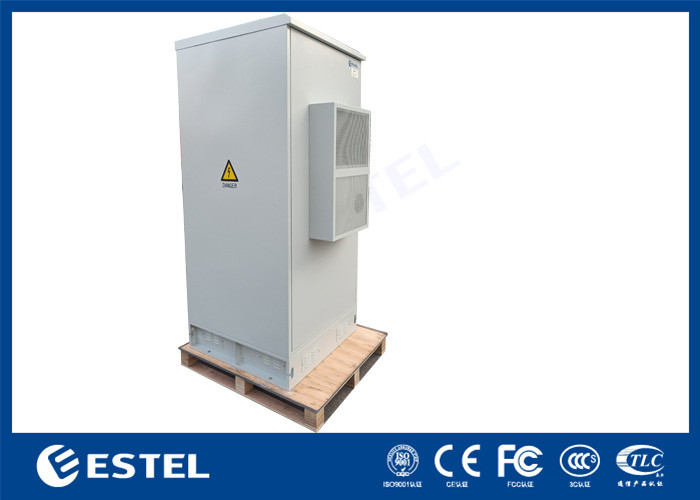

Armário de Telecomunicações ao ar livre com revestimento em pó de poliéster e isolamento PEF de 20 mm
Detalhes do produto:
| Lugar de origem: | Shenzhen, China |
| Marca: | ESTEL |
| Certificação: | IP55 |
| Número do modelo: | ET9090210UP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 PC |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira com paletes |
| Tempo de entrega: | 35-45 dias |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 3000 |
|
Informação detalhada |
|||
| Isolamento: | 20mm PEF | Materiais: | Aço galvanizado |
|---|---|---|---|
| Entrada do cabo: | No fundo do armário | Refrigeração: | Ar condicionado |
| Iluminação: | Luz LED | Revestimento: | revestimento do pó do poliéster |
| Destacar: | Cabine de isolamento de 20 mm PEF,Armário de telecomunicações revestido com poliéster em pó,Armário de telecomunicações ao ar livre OEM |
||
Descrição de produto
Armário de Telecomunicações ao ar livre com revestimento em pó de poliéster e isolamento PEF de 20 mm
1. Gabinete de Telecomunicações ao Ar Livre Introdução
1.1 Material para gabinetes de telecomunicações ao ar livre
O armário é feito de aço galvanizado, parede dupla, espessura: 1,2 mm, com 20 mm PEF.
1.2 Estrutura do gabinete de telecomunicações exterior

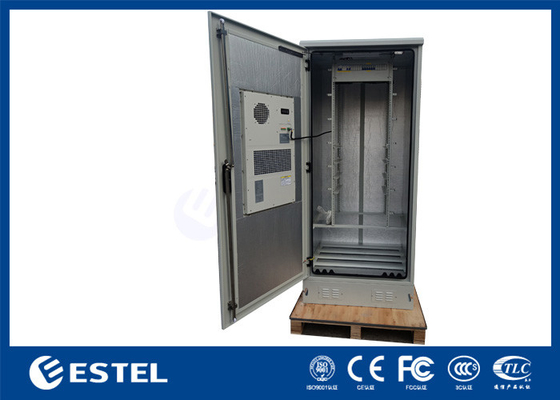

O armário inclui 19 ′′ trilho para instalação de equipamentos.

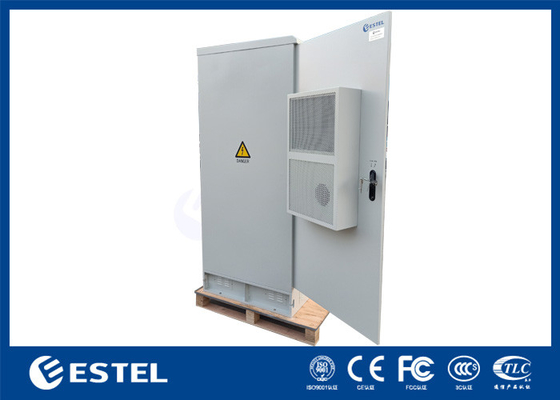

1.3 Porta e fechadura do gabinete de telecomunicações ao ar livre
O armário inclui uma porta da frente.
A porta do armário usa estrutura incorporada.
O ângulo de abertura da porta é de até 110° e o dispositivo de limite da porta pode limitar o ângulo de abertura.
1.4Características do gabinete de telecomunicações ao ar livre
● Projeto totalmente soldado; fornecido completo, pronto para uso
● A porta da frente é trancada
● Capuz para chuva incluído
● Glândula de entrada do cabo inferior selada
● Ferrovias de montagem de 19 ̊ ajustáveis na frente e na traseira
● Barra de aterramento
● Selo de borracha da porta da frente
● O design do armário permite que o vento natural arrefeça através de aberturas filtradas na porta da frente
● Todas as fixações são internas ao armário para proporcionar uma solução segura
● Vêm com pedestal para montagem no chão, com cabos para cablagem
● Disponível em cores, cinza, verde ou personalizadas
2Parâmetro técnico do gabinete de telecomunicações ao ar livre
| Configuração | Ponto | Parâmetro técnico | |||
| Armário | Modelo | ET9090210UP | |||
| Nível de protecção | IP55 | ||||
| Dimensão externa | H2100mm × W900mm × D900mm | ||||
| Dimensão interna | Cadeira de 19 polegadas | ||||
| Materiais |
Aço galvanizado, espessura de 1,2 mm, parede única. Espessura das peças de rolamento: 2,0 mm |
||||
| Isolamento | 20 mm PEF | ||||
| Revestimento | Revestimento em pó de poliéster | ||||
| Cores | RAL7035 | ||||
| Bloqueio | Sistema de bloqueio de três pontos anti-roubo | ||||
| Esferas | Chaves internas | ||||
| Opções de instalação | Montados no chão | ||||
| Roteamento por cabo | Cabo para dentro e para fora da parte inferior do gabinete | ||||
| Manutenção | Uma porta da frente, manutenção da frente. | ||||
| Refrigeração | Opcional | Ar condicionado | Ar condicionado de CC | Trocador de calor |
Directo ventilação |
| Capacidade de arrefecimento | 1500 W | 1500 W | 80 W/K | 180CFM | |
| Voltagem de entrada | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| Comunicação | RS485 | RS485 | RS485 | / | |
| Unidade de distribuição de energia(customizado) |
Proteção contra raios de grau B,40KA Input de CA: 1*63A/2p ;Saída de CA: 2 *16A/1P Input DC: 2*32A/1P; Saída DC: 4*16A/1P |
||||
| Unidade de monitorização do ambiente (opcional) |
Instalação de 19 polegadas, 1U de altura,Voltagem de entrada 48VDC, porta de comunicação: SNMP Entrada de valor de comutação passiva de 9 vias, entrada de valor de comutação ativa de 6 vias, saída de relé de 6 vias. |
||||
| Outros | Lâmpada LED de 48 VDC para iluminação,interruptor LED | ||||
| Meio Ambiente | Temperatura de funcionamento | -40°C ~ +55°C (+Radição solar) | |||
| Temperatura de armazenamento | -40°C~+70°C | ||||
| Umidade de trabalho | 5% ~ 95% ((Sem condensação) | ||||
| Altitude de trabalho | 0~4000 metros | ||||
3Diagrama do gabinete de telecomunicações ao ar livre:
4Condições de trabalho
(1) Condições ambientais aplicáveis:
Temperatura de funcionamento: -40°C ~ + 75°C
Temperatura de armazenagem: -50°C ~ + 70°C
Temperatura de transporte: -50°C ~ + 70°C
Umidade relativa (RH): 5%~99%
Pressão do ar: 62 kPa ~ 101 kPa (semelhante a 0 m ~ 5000 m de altitude)
(2) Material: aço galvanizado de boa qualidade
(3) Tratamento de superfície: pintura em pó, revestimento exterior de poliéster cinza claro RAL 7035
(4) Protecção contra penetração: IP55
(5) Retardo de chama: conformidade com o ensaio GB5169.7 A
5Acessórios de gabinete
- Luz de serviço
- Ar condicionado de CC
- Unidade de distribuição de energia
- Unidade de monitorização ambiental
6. Embalagem
Embalagem de caixa de madeira
