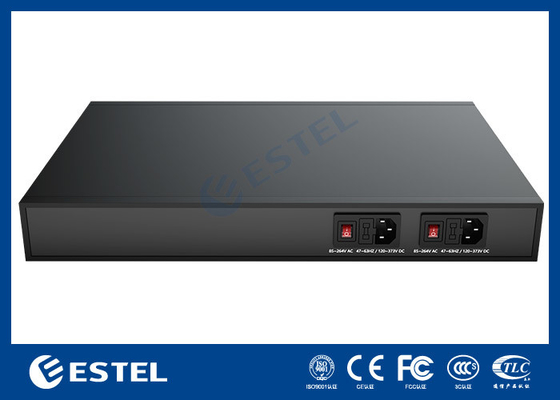

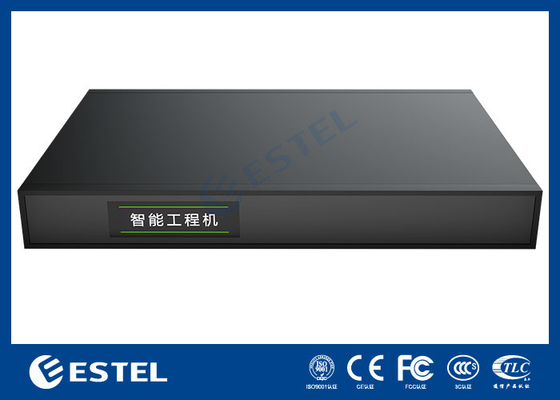

Unidade de monitorização inteligente EMU do sistema operacional Linux com suporte MODBUS RTU/TCP
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ESTEL |
| Certificação: | ISO |
| Número do modelo: | FSU1000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Depending on order quantity |
| Detalhes da embalagem: | Cartão |
| Tempo de entrega: | 15 a 20 dias de trabalho |
| Termos de pagamento: | L/C, T/T, Paypal |
| Habilidade da fonte: | 2000 conjuntos por mês |
|
Informação detalhada |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| Fornecimento de energia: | VAC220/240; VDC336/ DC 48V | Weight: | 2.0 kg |
| Destacar: | Unidade de monitorização inteligente TCP UEM,Unidade de Monitorização Inteligente EMU do sistema operacional Linux,Unidade de monitorização inteligente da UEM com MODBUS |
||
Descrição de produto
Sistema Operacional Linux Unidade de Monitoramento Inteligente Integração de Diferentes Portos EMU
Sistema Operacional Linux Unidade de Monitoramento Inteligente Integrar Diferentes Portos Visão Geral do Produto da UEM
- Unidade inteligente de monitorização e aquisição, 1U de altura, sistema Linux, software de monitorização incorporado, pode acessar UPS, ar condicionado, gabinete de distribuição, temperatura e umidade, água,Fumo e outros equipamentos de ambiente de potência abrangente;
- Software para arquitetura B/S, acesso remoto à web;
- O sistema fornece interfaces SNMP, MODBUS RTU/TCP e B padrão para a integração de sistemas de monitoramento de camada superior ou sistemas de terceiros.
Características do hardware:
1) Um tamanho de montagem de gabinete padrão de 19 polegadas com um corpo de metal
2) Processador industrial incorporado, memória ARM cortex A35 512M, espaço de armazenamento de 16G, suporte a 5.000 pontos de acesso e armazenamento de 50 milhões de registos.

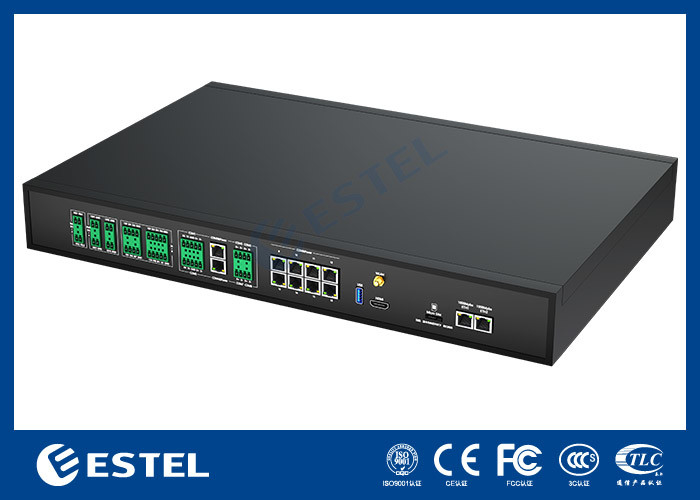

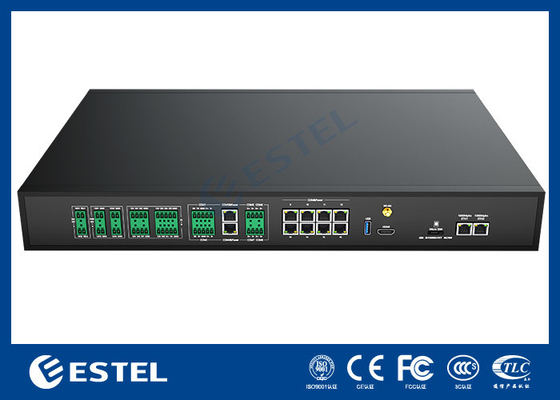

3) Integrar oito portas RS485, nove portas DI, quatro portas DO, uma porta USB e uma porta Ethernet de 100 Mbit/S.
4) Suporte ao modem 3G/4G integrado/extenção Wi-Fi.
5) O anfitrião padrão fornece 5 grupos de saída externa de 12 V, a potência de saída máxima de toda a máquina é de 15 W, para atender às necessidades de alimentação do sensor.
Características do software:
1) Sistema operativo Linux, de código aberto, seguro e fiável.
2) Equipado com software de monitorização FSU, interface intuitiva, fácil de operar, software incorporado, sem necessidade de instalação
3) O software pode monitorar os dispositivos objeto em tempo real, suportar operações de controle e consultar dados históricos e registros de alarme.
4) Arquitetura B/S, acesso remoto direto à Web, sem necessidade de instalar um cliente.
5) Suporte à configuração online, sem necessidade de utilizar ferramentas de configuração adicionais, fácil de depurar no local.
Lista de parâmetros
Figura 1-1 Parâmetro a bordo
| Plataforma de CPU | ARMCortex-A35 |
| Capacidade de armazenamento interno (DDR) | 512M de RAM |
| Armazenamento FLASH | 16G EMMC |
| Sistema de Operação | Linux |
Figura 1-2 Parâmetro de porta
|
Potência de entrada (Facultativo) |
1)Fonte de alimentação única VAC220/240; VDC336 2) DC 48 V |
| 4 Portos DO | Saída DO padrão normalmente no sinal NC |
| 9 portas DI | Fornece 8 entradas DI universais (secas ou molhadas) para ligação a sensores de fumaça, sensores de estado da porta e sensores infravermelhos; 1 entrada DI dedicada (acessos ao pad de água) |
|
Portão de série 485 de 8 canais
|
Suporte ao modo de comunicação RS485, a taxa de baud é 1200bps, 2400bps, 4800bps, 9600bps, 19200bps opcional.O bit de parada é de 1 ou 2 bits. |
| 1 porta USB | 1 porta USB tipo A, padrão 2.0 (velocidade máxima: 12Mbits/s); acesso a imagens da câmara USB, suporte a unidades flash USB padrão e teclado e mouse |
| 1 porta de depuração | USB tipo-C |
| LAN1Port | 10/100M, half/full-duplex Adaptativo, com função de cruzamento automático do cabo de rede |
Figura 1-3 Parâmetro ambiental
| Ponto | Parâmetro |
| Local de trabalho | Em ambientes internos |
| Temperatura de funcionamento | 0°C+50°C |
| Umidade relativa | 20% ∼85%, não condensante |
| Pressão barométrica | 70 kPa ̇ 106 kPa |
| Temperatura de armazenamento | -40°C+70°C |
| Refrigeração | Refrigeração natural |
| Peso | 2.0 kg |
| Outros | A poeira atende aos padrões de interior GR-63, sem gases corrosivos, gases inflamáveis, névoa de óleo, vapor de água, gotejamento ou sal, etc. |
Figura 1-4 Parâmetro da norma de protecção
| Ponto | Padrão |
| Proteção eletrostática | EN61000-4-2,3 grau, descarga de contacto/ar;6KV/8KV |
| Resistência à tensão | EN61000-4-5,3 grau, 4KV/2KV@8/20us&2Ω |
Figura 1-5 Parâmetro de proteção contra raios
| Porto de ensaio | Porto IO | Porta serial, porta Ethernet | Portão de alimentação |
| Impulso de corrente 8/20us, positivo e negativo 5 vezes cada | 5kA de modo diferencial | 5kA de modo diferencial | 5kA de modo diferencial |
| Modo comum 5kA | Modo comum 5kA | Modo comum 5kA |
Figura 1-6 Parâmetros da embalagem
| Ponto | Parâmetro |
| Tamanho da embalagem | L440mm*W200mm*H44mm |
| Lista de embalagens |
Máquina principal *1 Parafusos de montagem e orelhas pendentes *1 Manual do utilizador *1 Relatório de ensaio *1 Cordão de alimentação *1 Certificado *1 Sacos de plástico e espuma *1 |
