ET757520A-38U Armazém de armazenamento elétrico externo montado no chão com ar condicionado
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ESTEL |
| Certificação: | ISO9001, CE, RoHs |
| Número do modelo: | ET757520A-38U |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 3-4 semanas |
| Termos de pagamento: | L/C, Western Union, T/T |
| Habilidade da fonte: | 5000 PCes/mês |
|
Informação detalhada |
|||
| Materiais: | aço galvanizado de boa qualidade | Rolamento de carga do gabinete: | ≥400kg |
|---|---|---|---|
| Protecção de entrada: | IP55 | Disposição: | 1 compartimento |
| Portão: | Com uma porta da frente | Refrigeração: | Ar condicionado |
| Modelo: | ET757520A-38U | Dimensão externa: | W*D*H 750*750*2000mm |
| Destacar: | Ar condicionado Armário de armazenamento elétrico exterior,Armário de armazenamento elétrico exterior montado no chão,38U Armário de armazenamento elétrico exterior |
||
Descrição de produto
ET757520A-38U Armazém de armazenamento elétrico exterior montado no chão com ar condicionado
1.ET757520A-38U Estrutura do gabinete exterior
(1) Dimensões externas W × D × H 750 × 750 × 2000 mm
(2) Um compartimento, 38U de espaço livre
(3) Uma porta da frente; com fechadura especial para armário exterior (bloqueio de suporte)
(4) Material: aço galvanizado; parede única, espessura: 1,2 mm, com isolamento térmico PEF de 20 mm.
(5) Finalização da superfície: Degreixamento, decapagem, lavagem com fósforo, limpeza e revestimento elétrico.
2- Recinto de telecomunicações à prova de intempéries. Características
- Material: aço galvanizado de boa qualidade
- Tratamento de superfície: desengraçamento, descorrugamento, fosfatagem (ou galvanização) resistente à ferrugem, revestimento em pó.
- Carregamento do armário: ≥ 400 kg
- Protecção contra penetração: IP55
- Retardo de chama: cumprir o ensaio GB5169.7 A
- Resistência mecânica: cada superfície pode suportar uma pressão vertical > 980 N; após a abertura da porta, a sua extremidade exterior pode suportar uma pressão vertical > 200 N.
- Resistência de isolamento: a resistência de isolamento entre os dispositivos de aterramento e as partes do corpo do gabinete não é inferior a 2 × 104 M/500 V ((DC).
- Tensão de resistência: a tensão de resistência entre os dispositivos de ligação à terra e as partes do corpo do gabinete não é inferior a 3000 V (DC)/1min.
3. Equipamento elétrico Quadro 1 Conformidade com a norma
| Padrão | Descrição |
| GB/T 17626.7-1998 | Compatibilidade eletromagnética |
| GB4706.1 | Segurança dos aparelhos domésticos e dos aparelhos eléctricos de utilização similar. |
| GB4798.1 | Condições ambientais existentes na aplicação de produtos elétricos e electrónicos - armazenagem |
| GB4798.2 | Condições ambientais existentes na aplicação de produtos elétricos e eletrónicos - transporte |
| GB4798.3 | Condições ambientais existentes na aplicação de produtos elétricos e eletrónicos - utilização |

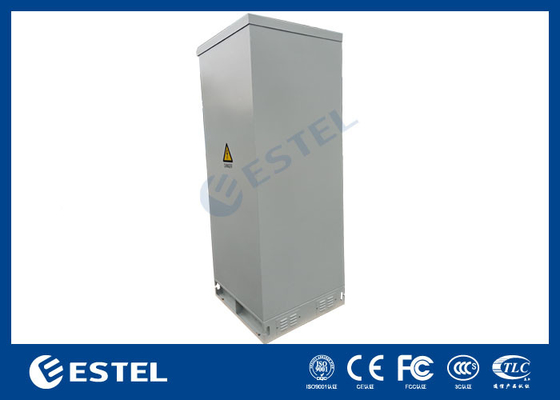

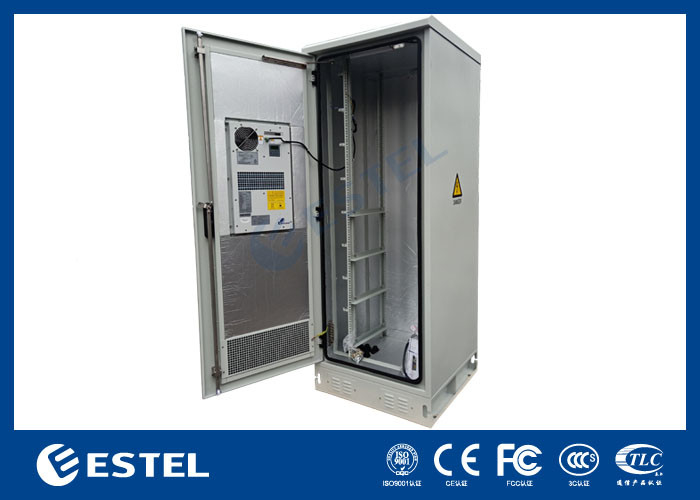

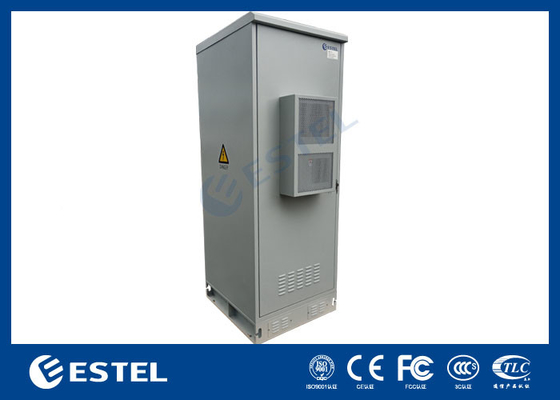

4. Armário montado no chão Imagens e Diagrama
5. Armário com Parâmetros Técnicos do Ar condicionado
| Ponto | Tipo | Parâmetro técnico |
| Estrutura | Dimensão | Dimensões externas: W*D*H 750*750*2000mm |
| Layout | Um compartimento | |
| Método de instalação do equipamento | 19 ′′ rack, 38 U de espaço livre | |
| Portão | Com uma porta da frente e uma fechadura de três pontos para armário exterior (bloqueio de apoio) | |
| Materiais | Aço galvanizado, parede única com isolamento | |
| Isolamento térmico | 20 mm PEF | |
| Protecção de entrada | IP55 | |
| Modo de instalação | De peso superior a 200 g/m2 | |
| Controle de temperatura | Refrigeração | Ar condicionado |
| Iluminação | Lâmpada LED | Lâmpada LED |
| Temperatura | Temperatura | Temperatura de funcionamento: -40°C ~ +55°C |
| Temperatura de armazenagem: -50°C ~ + 70°C | ||
| Temperatura de transporte: -50°C ~ +70°C | ||
| Humidade | Umidade relativa | 5% ~ 95% |
| Pressão | Pressão do ar | 62kpa ~ 101kpa (semelhante a 0m ~ 5000m de altitude) |
| Intensidade de radiação | Intensidade da radiação solar | 1120 × (1±5%) W/m2 |
6Lista de acessórios de gabinete
| - Não, não. | Ponto | Quantidade | Unidade | Especificações |
| 1 | Armário elétrico exterior | 1 | Conjunto |
(1) Dimensões externas: W*D*H 750*750*2000mm (2) Um compartimento: 19 ̊, 38 U (3) Com uma porta da frente e uma fechadura de três pontos para o armário exterior (bloqueio de suporte) (4) Material: aço galvanizado, parede única com isolamento |
| 2 | Ar condicionado | 1 | Conjunto | Capacidade de refrigeração: 600 W, fonte de alimentação: 48 VDC |
| 3 | Lâmpada LED | 1 | PC | 48VDC |
| 4 | Pacote | 1 | Conjunto | Caixa de madeira |
