IP55 30U Gabinete de energia exterior integrado com sensores do sistema de retificador
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ESTEL |
| Certificação: | ISO9001, CE, RoHs |
| Número do modelo: | ET9090210C-30U |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 3-4 semanas |
| Termos de pagamento: | L/C, Western Union, T/T |
| Habilidade da fonte: | 5000 PCes/mês |
|
Informação detalhada |
|||
| Número do modelo: | ET9090210C-30U | Um compartimento:: | 19 polegadas, 30U |
|---|---|---|---|
| Materiais para armários: | Aço inoxidável | Dimensão externa: | W×D×H 900×900×2100mm |
| Fãs: | 48VDC | Altura do retificador: | 5U |
| Ar condicionado: | Capacidade de arrefecimento: 3000 W | Grau IP: | IP55 |
| Portão: | Uma porta da rua | personalizado: | - Sim, sim. |
| Destacar: | IP55 Armário de alimentação exterior,Armário de energia exterior de aço inoxidável,Cabine de alimentação exterior 30U |
||
Descrição de produto
IP55 30U Gabinete de energia exterior integrado com sensores do sistema de retificador
1Parâmetros técnicos do gabinete de alimentação exterior de 30 U
| - Não, não. | Ponto | Quantidade | Unidade | Especificações |
| 1. | Armário de alimentação exterior | 1 | Conjunto | (1) Dimensões externas: W*D*H 900*900*2100mm |
| 2. | Ar condicionado | 1 | Conjunto | Capacidade de refrigeração: 3000 W, fonte de alimentação: 48 VDC |
| 3. | Ventiladores auxiliares de ventilação direta | 2 | PC | 48VDC, instalar na porta do armário |
| 4. | Sistema de retificação | 1 | SET | 48V 300A, suporte ao protocolo de comunicação SNMP |
| 5. | Sensor de água | 1 | PC | Opcional |
| 6. | Sensor de fumaça | 1 | PC | Opcional |
| 7. | Sensor de temperatura e umidade | 1 | PC | Opcional |
| 8. | Sensor de porta | 1 | PC | Opcional |
| 9. | Lâmpada LED | 1 | PC | 48VDC |
| 10. | Pacote | 1 | Conjunto | Caixa de madeira |
2. Parâmetro do sistema de retificador do gabinete de aço inoxidável para recinto exterior
| Categoria | ET483300-002 | |
| Sistema | Dimensão ((mm) | 482.0(W) *350.0(D) *5U(H) |
| Peso | ≤ 25 kg ((sem módulo retificador) | |
| Modo de arrefecimento | Refrigeração natural | |
| Modo de instalação | Instalado num rack de 19 polegadas ou no interior do armário | |
| Grau IP | Proteção IP20 | |
| Distribuição AC | Voltagem de entrada | 380Vac, três fases |
| Capacidade de entrada | 1*63A/4P | |
| Frequência de entrada | 45 ~ 65 Hz, com frequência nominal de 50/60 Hz | |
| SPD AC | 20kA/40kA, 8/20μs | |
| Distribuição de CC | Voltagem de saída | -43~-58VDC, valor nominal:-53,5VDC |
| Capacidade máxima | 18kW ((6*3000W módulo rectificador) | |
| Conexão por bateria | 2*125A/1P | |
| Dispositivos de corte de carga | LLVD:63A/1P×3+32A/1P×3+16A/1P×2 BLVD:32A/1P×2+16A/1P×3 | |
| SPD de corrente contínua | 10kA, 8/20μs | |
| Módulo rectificador | Eficiência | ≥96%@340Vdc/ 53,5VDC carga nominal |
| Potência nominal | 3000 W ((85 ¢ 300 Vdc) | |
| Temperatura de funcionamento | -40°C~+75°C (com total de saída inferior a 50°C) | |
| Dimensão | 105.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Modo de arrefecimento | Refrigeração forçada com ventilador | |
| Controlador | Entrada de sinal | 4 AI ((3 temperatura da bateria, 1 temperatura ambiente), 6 DI ((SPD, 6 DI comuns) |
| Saída de alarme | 4 contacto seco | |
| Porto de comunicação | Interface LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Modo de exibição | LCD | |
| Meio Ambiente | Temperatura de funcionamento | -40°C~+65°C |
| Temperatura de armazenamento | -40°C~+70°C | |
| Umidade de funcionamento | 0% ~ 95% ((não condensado) | |
| Altitude | 0~3000m ((Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de funcionamento diminui em 1°C à medida que a altitude aumenta em 200m.) | |
3. ESTEL Outdoor Telecom Cabinet com sistema de retificação Introdução:
O gabinete externo é amplamente utilizado em operadores de telecomunicações, locais de telecomunicações móveis, pequenos abrigos externos, gabinetes de controle elétrico ferroviário, polícia eletrônica, estações de base de comunicação,Estações de detecção de ar exterior, armários de controlo solar, etc.

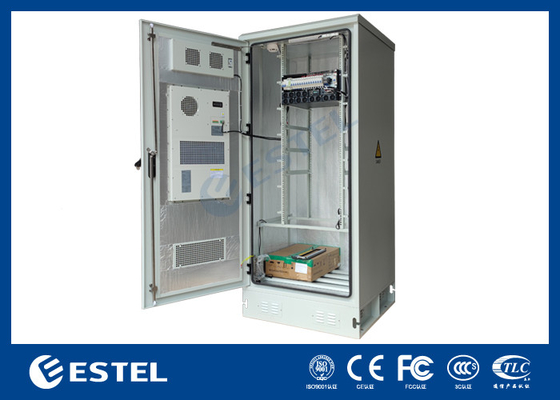

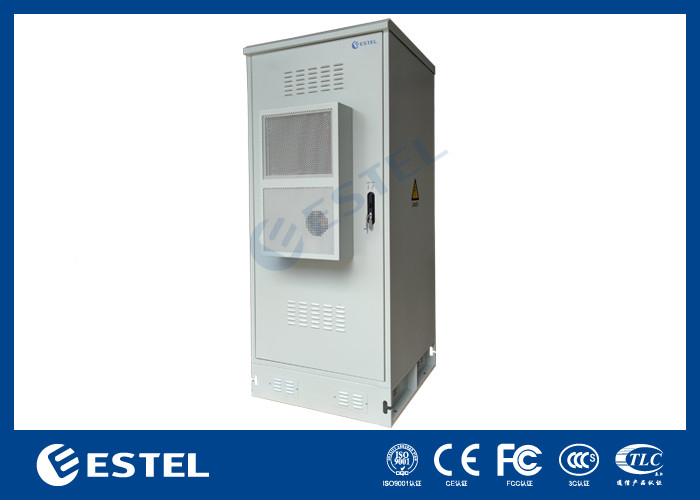

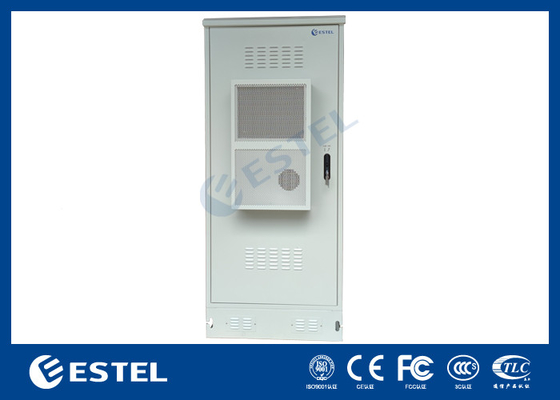

4. Imagens do gabinete de energia exterior integrado
5. Armário exterior com sensores Instruções do recinto
Para aqueles que precisam de mais do que apenas armário padrão, esta série também pode oferecer uma solução verdadeiramente a segurança personalizada com muitas opções disponíveis,fornecimento de um ambiente climatizado para qualquer equipamento eletrónico, painéis de carga eléctricos e soluções de entrada de cabos.
Este armário de baterias tem 1750 mm de altura e 750 mm de largura e 750 mm de profundidade.
| Padrão | Descrição |
| GB/T 17626.7-1998 | Compatibilidade eletromagnética |
| GB4706.1 | Segurança dos aparelhos domésticos e dos aparelhos eléctricos de utilização similar. |
| GB4798.1 | Condições ambientais existentes na aplicação de produtos elétricos e electrónicos - armazenagem |
| GB4798.2 | Condições ambientais existentes na aplicação de produtos elétricos e eletrónicos - transporte |
| GB4798.3 | Condições ambientais existentes na aplicação de produtos elétricos e eletrónicos - utilização |
