Armários de equipamento externo integrados com sistema de alimentação do rectificador e sistema de ventilação inteligente
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ESTEL |
| Certificação: | ISO9001 |
| Número do modelo: | ET9090210-40U |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 3-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 5000 PCes/mês |
|
Informação detalhada |
|||
| Um compartimento:: | 19 polegadas, 40U | Materiais para armários: | aço galvanizado com isolamento |
|---|---|---|---|
| Dimensão externa: | W × D × H 900 × 900 × 2100 mm | Cores: | Cinza RAL7032 |
| Portão: | Uma porta da rua | Revestimento: | revestimento exterior anticorrosivo do pó |
| Destacar: | Armário de telecomunicações exterior com sistema de ventilação inteligente,Armários de equipamento externo com rectificador integrado,Armários de equipamento exterior |
||
Descrição de produto
Armários de equipamento externo integrados com sistema de alimentação do rectificador e sistema de ventilação inteligente
1Armários de equipamento externo integrados com sistema de alimentação do retificador e características do sistema de ventilação inteligente:
● Construções para uso externo
● 40 unidades de rack (RU), com trilho padrão de 19 ̊
● Acesso da frente (acessos por trás opcionais)
● Sistema de bloqueio de três pontos anti-roubo, cadeado de suporte
● Revestimento em pó para o exterior, anti-corrosivo
● Cor padrão: cinza claro, RAL7035.
● Entrada de cabo no fundo do armário
● Incluir uma barra de aterramento
● Coloque o tampão da porta
● Soluções opcionais de resfriamento: ventilador, ar condicionado, trocador de calor
2Parâmetro da técnica do recinto exterior integrado:
| Categoria | ET48300-Y45D613A | |
| Sistema | Dimensão ((mm) | 482.0(W) *350.0(D) *13U(H) |
| Peso | ≤ 20 kg ((sem módulo retificador) | |
| Modo de arrefecimento | Refrigeração natural | |
| Modo de instalação | Instalado num rack de 19 polegadas ou no interior do armário | |
| Grau IP | Proteção IP20 | |
| Distribuição AC | Voltagem de entrada | 353-406Vac |
| Voltagem de entrada nominal | 380Vac | |
| Capacidade de entrada | 63A/3P | |
| SPD AC | 20kA/40kA, 8/20μs | |
| Distribuição fotovoltaica | Voltagem de entrada | 120-425Vac |
| Voltagem de entrada nominal | 340Vac | |
| Capacidade de entrada | 25A/2P*8 MCB | |
| SPD AC | 20kA/40kA, 8/20μs | |
|
DC Distribuição
|
Voltagem de saída | -42-58VDC, valor nominal: -53,5VDC |
| Capacidade máxima | 24 kW | |
| Conexão por bateria | 125A/1Px4 | |
| Dispositivos de corte de carga |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| SPD de corrente contínua | 10kA/, 8/20μs | |
| Rectificador | Eficiência | ≥96%@340Vdc/ 53,5VDC carga nominal |
| Potência nominal | 3000 W ((200 ∼425 Vc) | |
| Temperatura de funcionamento | -40°C~+75°C (com total de saída inferior a 55°C) | |
| Dimensão | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Modo de arrefecimento | Refrigeração forçada com ventilador | |
| Controlador | Entrada de sinal | 4 AI ((3 temperatura da bateria, 1 temperatura ambiente), 6 DI ((SPD, 6 DI comuns) |
| Saída de alarme | 4 contacto seco | |
| Porto de comunicação | Interface LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Modo de exibição | LCD | |
|
Meio Ambiente
|
Temperatura de funcionamento | -40°C~+65°C |
| Temperatura de armazenamento | -40°C~+70°C | |
| Umidade de funcionamento | 0% ~ 95% ((não condensado) | |
| Altitude | 0~3000m ((Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de funcionamento diminui em 1°C à medida que a altitude aumenta em 200m.) |
|
3Sistema de refrigeração
4Controlador do sistema de retificação:
O MC2600 é o controlador de potência de corrente contínua de nova geração desenvolvido pela MEGMEET. Ele oferece muitos recursos e funções, e uma interface mais robusta, fácil de usar e fácil de usar.Um sistema de monitorização de potência é formado por este módulo de monitorização juntamente com os módulos de retificação da Megmeet, módulos solares e estrutura de distribuição plug-in (ou gabinete de distribuição), realizando operações interativas em interfaces homem-máquina, monitoramento do estado de funcionamento do sistema,Gestão inteligente da bateriaO controlador MC2600 fornece várias interfaces de comunicação, como CAN, RS485, Ethernet e contatos secos.As portas RS485 e Ethernet fornecem função de extensão flexível e configuração de parâmetros, firmware e registros de download / upload, monitor remoto sistema de acesso, e ele pode realizar monitoramento remoto.MC2600 pode ser utilizado como sistema separado ou sistema híbrido de energia de módulos retificadores e módulos solares.
5Composição do sistema:
Controlador MC2600 juntamente com módulos rectificadores, módulos solares, geradores diesel, sistema de distribuição (ou
A figura 1 mostra a solução de monitorização do sistema.
6. IVS ((Sistema de ventilação inteligente) Princípio de funcionamento:
O sistema é um sistema de ventilação inteligente que fornece circulação de ar, filtragem de ar e controlo de arrefecimento para a sala de telecomunicações.Ele atrai directamente ar frio para a sala de telecomunicações de fora e de escape ar quente da sala de telecomunicações para fora para realizar o resfriamento naturalO sistema pode ser utilizado isoladamente ou integrado com o dispositivo de arrefecimento do ar condicionado.
Parâmetros técnicos
Fornecimento de energia: DC48V;
Corrente: 1A;
Volume de ar: 560CFM;
Ruído: ≤ 55 dB;
Aplicação: aplicável a vários tipos de armários.
7Diagrama de trabalho:
| Mãos normais | Falha do ar condicionado | Fracassos principais | ||||||
| - Vamos lá. | Ar condicionado ligado. | - Vamos lá. | - Vamos lá. | Após LVLD | ||||
| Temperatura no interior do gabinete | < 35oC | 35oC - 40oC | > 40oC | < 35oC | ≥ 35oC | < 35oC | ≥ 35oC | |
| Ar condicionado | Desliga. | Desliga. | Ativar-iniciar automático | Desliga. | Desliga. | Desliga. | Desliga. | Desliga. |
|
Inteligente Sistema de ventilação |
Ativar o ventilador único e começar a trabalhar | Vários ventiladores ligados e começam a funcionar | Desliga. | Ativar o ventilador único e começar a trabalhar | Vários ventiladores ligados e começam a funcionar | Ativar o ventilador único e começar a trabalhar | Vários ventiladores ligados e começam a funcionar | Desliga. |

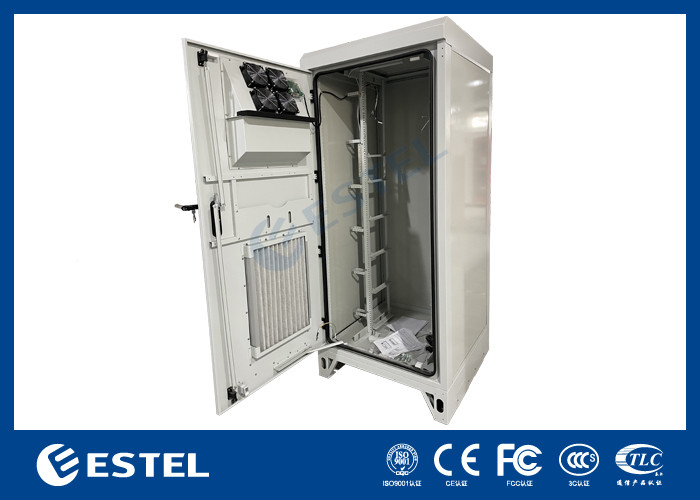

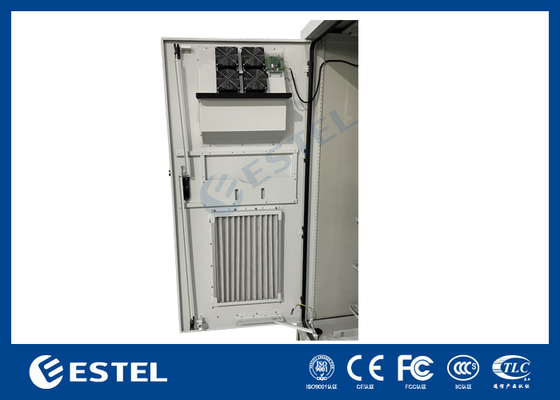

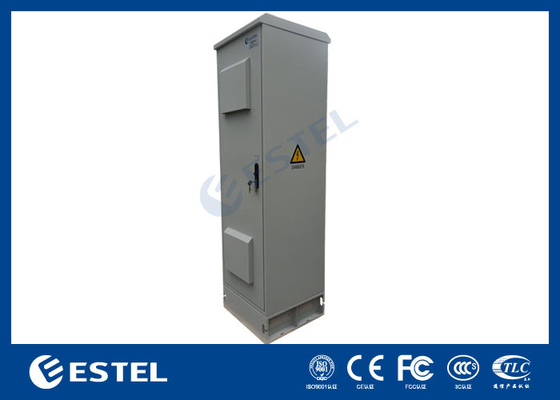

8Imagens do gabinete:
