Sistema de alimentação de retificador de capacidade de 18 kW com distribuição de energia e função de monitoramento de bateria
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ESTEL |
| Certificação: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Número do modelo: | ET48300-005 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 20-30 dias de trabalho |
| Termos de pagamento: | T/T, Western Union, Paypal |
| Habilidade da fonte: | 8, 000 conjuntos por mês |
|
Informação detalhada |
|||
| DC Capacidade máxima: | 18 kW | Modo de instalação: | Instalado em rack de 19 polegadas, incorporado no armário |
|---|---|---|---|
| Módulo rectificador: | 3000 W | Voltagem de entrada AC: | 220VAC monofásico |
| Tensão de saída: | -43~-58VDC, valor nominal: -53,5VDC | Nível de protecção: | Proteção IP20 |
| Destacar: | Sistema de alimentação do retificador com monitor de bateria,Sistema de alimentação do retificador com distribuição de energia,Sistema de alimentação do rectificador de capacidade de 18 kW |
||
Descrição de produto
Sistema de alimentação de retificador de capacidade de 18 kW com distribuição de energia e função de monitoramento da bateria
Sistema de alimentação de retificador de capacidade de 18 kW com distribuição de energia e função de monitoramento da bateria

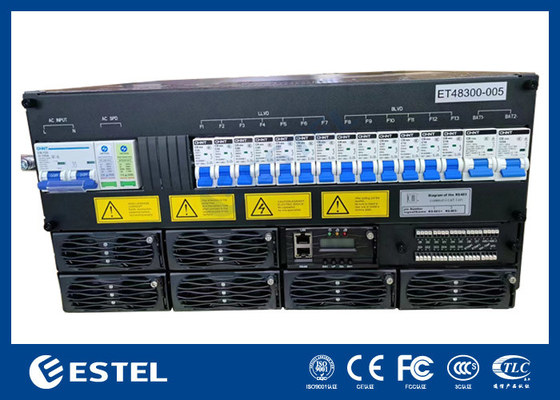

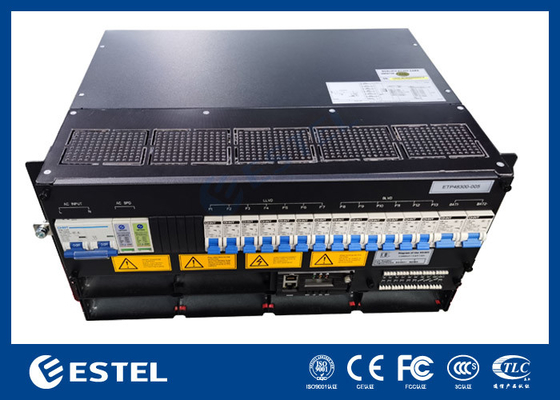

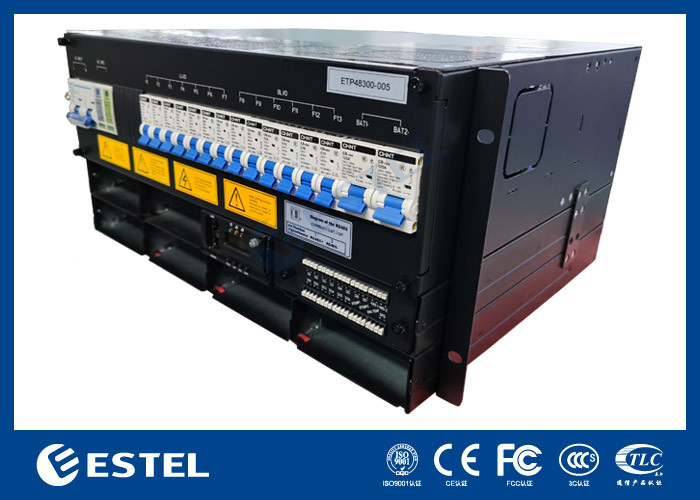

ET48300-005 Fornecimento de energia de sub-rack de 5U de altura, design compacto para atender às necessidades críticas de aplicação da transmissão de fibras e microondas,
A potência máxima do sistema é de 300A, com MCBs AC/bateria/carga.
Os cabos estão ligados pela frente com a MCB e a barra.
> Largura padrão de 19 polegadas que tem a vantagem de ser amplamente utilizada
> 5U de altura, conceção compacta, poupança de espaço e custos de instalação
> Função frontal e acesso a cabos, manutenção de boa aparência e segurança
> Perfeito gerenciamento da bateria, prolonga a vida útil da bateria bem fornecer várias portas de comunicação,
RS485, porta de Internet, contatos secos, etc., que permite a rede flexível e monitoramento remoto
> O retificador e o controlador são ligáveis a quente, de fácil e rápida manutenção on-line
> Ampla faixa de tensão de entrada ((85-300Vac) a rede eléctrica é adaptável
O ET48300-005 é constituído por uma unidade de distribuição, um módulo rectificador, um módulo de conversão e um módulo de monitorização.
A configuração é opcional, conforme a tabela abaixo:
| Configuração | Módulo rectificador | Observação |
| Padrão | GB 4943 | Para mais informações, consulte as especificações dos módulos |
| Padrão | IEC/EN 62368-1 | |
| Padrão | EN 55032 Classe A,GR1089 Edição 4,R3-10, R3-11, R3-12 Classe B certificado pela América do Norte | |
| Padrão | EN300386, CLASSA |
Sistema de alimentação de retificador de capacidade de 18 kW com distribuição de energia e função de monitoramento da bateria
Configuração do sistema
Dois métodos de operação:
(1) Entrada AC: Rectificador de arranque do módulo após ligação AC, saídas -48Vdc, carregando simultaneamente a bateria e alimentando o módulo de conversão, saídas do módulo de conversão 220Vac.
Em condições normais, os parâmetros do módulo rectificador e da unidade de distribuição estão todos sob o controlo do módulo de monitorização, operando de acordo com os parâmetros pré-estabelecidos ou com os comandos do utilizador.Em caso de falha da rede AC, a bateria vai energia para o sistema, e continuar a saída - 48 VDC e 220 vac, com a descarga da bateria, a tensão da bateria começa a descer, quando a tensão é inferior a 43.2 V + / - 0.5 V, o módulo de monitorização envia um sinal de baixa tensão da bateria e fecha a saída de carga diretamente, em seguida, o sistema de energia vai parar de funcionar.O sistema voltará a funcionar normalmente. (Todos os dados de monitorização acima são valores padrão do sistema e podem ser redefinidos pelo utilizador)
(2) Entrada de -48 V: Não é necessário ligar corrente AC ou AC, aceder à potência externa de -48 V para porta de carga de -48 V, módulo de monitorização e conversão de arranque, saída de 220 Vac.
A função de compensação de temperatura está ligada por defeito, que pode ser activada ou desactivada pelo comando do utilizador, se necessário.a potência de saída da fonte de alimentação será linearmente reduzida (@65°C, a potência de saída será de 1300 W).
Especificações
| Tipo | ET48300-005 | |
| Sistema | Dimensão | 482.0(W) *350.0(D) *5U(H) |
| Peso | ≤ 25 kg ((sem retificadores) | |
| Modo de arrefecimento | Refrigeração natural | |
| Modo de instalação | Instalado em 19 polegadas dentro do armário | |
| Modo de cablagem | Para a entrada e saída | |
| Modo de manutenção | Manutenção frontal, mudança de nível do módulo de apoio | |
| Nível de protecção | Proteção IP20 | |
| Distribuição AC | Modo de entrada | 220VACFase única |
| Capacidade de entrada | 1 × 100A/2P | |
| Frequência de entrada | 45~65Hz, valor nominal:50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| Distribuição de CC | Voltagem de saída | -43~-58VDC, valor nominal:-53,5VDC |
| Capacidade máxima | 18 kW | |
| Dispositivos de bateria | 2×125A/1P | |
| Aparelhos de corte de carga | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10kA/,8/20μs | |
| Rectificador | Voltagem de entrada | 85VAC ≈ 300VAC,capacidade nominal 220VAC |
| Eficiência | > 96% | |
| Potência nominal | 3000W ((176~300VAC) | |
| Temperatura de funcionamento | -40°C~+75°C (total de saída inferior a 50°C) | |
| Dimensão | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Peso | ≤ 2 kg | |
| Modo de arrefecimento | Refrigeração forçada | |
| Fator de potência | ≥ 0,99 | |
| THD | ≤ 5% | |
| Controlador | Input de sinal | 4AI ((3 Bateria temp.,1 ambiente temp),7DI ((SPD,6commonDI) |
| Saída de alarme | 6contacto seco | |
| Portos de comunicação | RS485, SNMP | |
| Modo de exibição | LCD | |
| Meio Ambiente | Funcionamento | -40°C~+75°C (total de saída inferior a 50°C) |
| temperatura | ||
| Temperatura de armazenamento | -40°C~+70°C | |
| Umidade de funcionamento | 5% ~ 95% ((não condensado) | |
| Altitude | 0~3000m ((Se a altitude estiver dentro do intervalo de 2000m a 3000m, o máximo operacional | |
| A temperatura diminui em 1°C. A altitude aumenta em 200m.) |
||
Aplicação
(1) Acesso à integração
(2) Sistema de distribuição e extensão no interior
(3) Estação móvel e sistema de extensão de cobertura
(4) WLAN
(5) Estação terrestre de comunicações por satélite e estação de comunicações por microondas
(6) Sala de distribuição de corrente fraca
(7) Outros sistemas de alimentação ininterrupta AC/DC
Características
(1) Duas saídas:-48Vdc, 220Vac
(2) Duas entradas: 48 Vc, 220 Vc
(3) Adopção da tecnologia de compensação do factor de potência ativo, factor de potência > 0.99
(4) Ampla gama de funcionamento da tensão de entrada AC: 90~280Vac
(5) Ampla gama de temperaturas de funcionamento: - 5°C a + 55°C
(6) Tecnologia de comutação conduzida,
(7) Uma gestão perfeita da bateria prolonga a sua vida útil: gestão de carga/descarga, compensação da temperatura da bateria, protecção contra baixa tensão.
(8) Troca-se a quente
(9) Protecção contra sobre/baixa tensão de entrada
(10) Proteção contra sobrevoltagem de saída, proteção contra sobrecorrência de saída, proteção contra curto-circuito de saída
(11) Incorporado / montado na parede
(12) Interface de comunicação RS485, RS232
