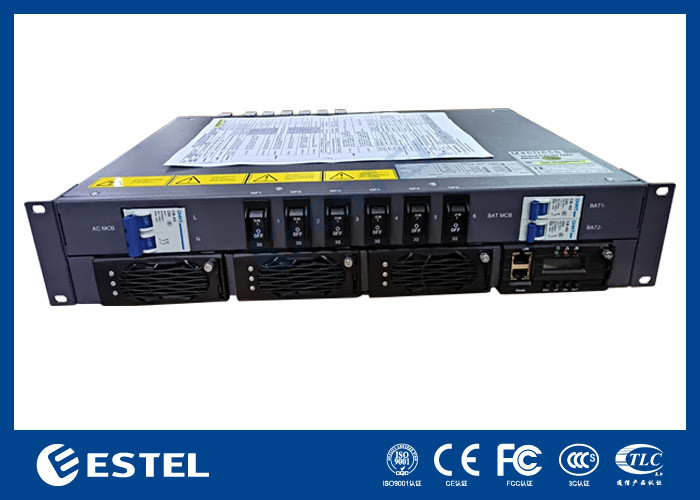

Rectificador montado em rack DC48V 90A Alta capacidade 220VAC Rectificador de fase única de telecomunicações
Detalhes do produto:
Lugar de origem: | China |
Marca: | ESTEL |
Certificação: | ISO |
Número do modelo: | M45D65B |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Depending on order quantity |
Detalhes da embalagem: | caixa + caso de madeira |
Tempo de entrega: | 30 dias |
Termos de pagamento: | T/T, Western Union, Paypal |
Habilidade da fonte: | 3000 conjuntos por mês |
Informação detalhada |
|||
Voltagem nominal de entrada: | 48VDC | Capacidade: | 5.2 kW |
---|---|---|---|
Voltagem e frequência de saída: | -43~-58VDC, valor nominal: -53,5VDC | Fator de potência: | ≥ 0,99 |
Instalação: | Montagem de rack padrão de 19" | Dimensão: | 482.0(W) *350.0(D) *2U(H) |
Destacar: | Rectificador montado em rack DC48V,Rectificador de Telecomunicações de Alta Capacidade,220 VAC Rectificador de Telecomunicações de Fase Única |
Descrição de produto
Retificador monofásico das telecomunicações do de alta capacidade 220VAC do retificador 90A da montagem em rack de DC48V
1. Retificador de montagem em rack DC48V 90A de alta capacidade 220VAC Telecom retificador monofásico Visão geral

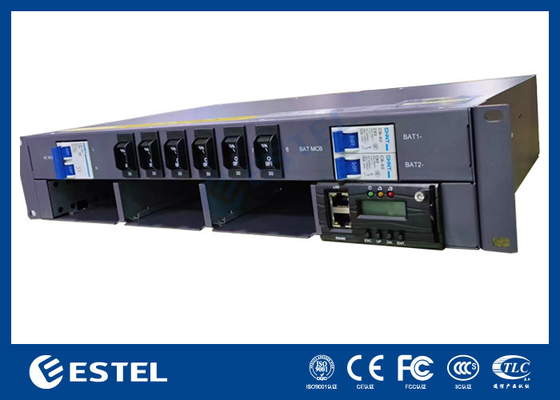

M45D65Bé um sub-rack de 19 polegadas para sistema de energia híbrido, com design compacto de altura de 2U para atender às necessidades críticas de aplicações de transmissão de fibra e micro-ondas, dispositivo de acesso e switch.
A potência máxima do sistema é 90A, com MCBs de entrada CA/entrada CC/bateria/carga.Os cabos são de acesso frontal com MCB e barramento.Este sistema de energia fornece energia para comunicação de -48V Equipamento.
2. Retificador de montagem em rack DC48V 90A Parâmetro do sistema retificador monofásico de telecomunicações de alta capacidade 220VAC
Sistema | Dimensão | 482,0(L)*350,0(D)*2U(A) |
Peso | ≤15kg(sem retificadores) | |
Modo de resfriamento | Resfriamento natural | |
Modo de instalação | Instalado em rack de 19 polegadas ou dentro do gabinete | |

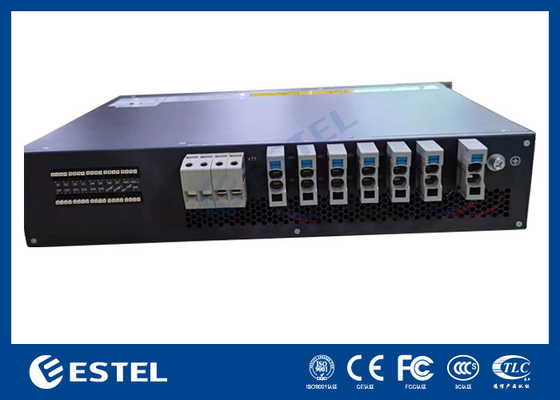

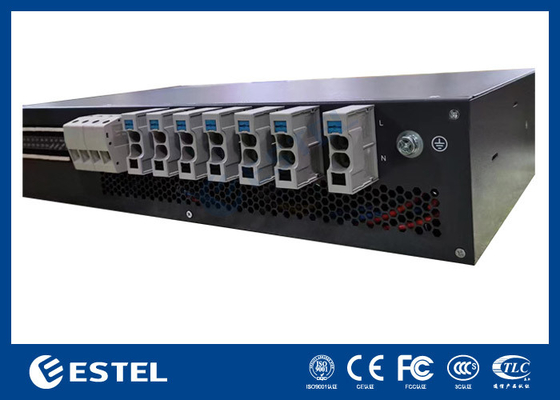

Modo de cabeamento | Entrada superior e saída superior | |
Modo de manutenção | Manutenção frontal, mudança de grau do módulo de suporte | |
Nível de proteção | IP20 | |
Distribuição CA | Modo de entrada | 220VAC monofásico |
Capacidade de entrada | 1×50A/2P;MCB:C63A/2P | |
Frequência de entrada | 45 ~ 65 Hz, valor nominal: 50 Hz/60 Hz | |
AC SPD | 20kA/40kA,8/20μs | |
Distribuição CC | Voltagem de saída | -43 ~ -58VDC, valor nominal:-53,5VDC |
Capacidade máxima | 5,2 kW | |
Disjuntores de bateria | 2×85A/2P;MCB:C63A/1P*2 | |
Disjuntores de carga | 6×30A/1P | |
DC SPD | 10kA/,8/20μs | |
Retificador | Tensão de entrada | 85 VCA ~ 300 VCA, classificado como 220 VCA |
Eficiência | >96% | |
Potência nominal | 1740 W (176 ~ 300 VCA) | |
Temperatura de trabalho | -40℃~+75℃(saída totalmente abaixo de 50℃) | |
Dimensão | 106,5 mm (L) × 286 mm (P) × 41,5 mm (1U / A) | |
Peso | ≤2kg | |
Modo de resfriamento | Resfriamento forçado | |
Fator de potência | ≥0,99 | |
THD | ≤5% | |
Controlador | Entrada de sinal | 4AI (3 temperaturas da bateria, 1 temperatura ambiente), 7DI (SPD, 6 DI comuns) |
Saída de alarme | 6 contato seco | |
Porta de comunicação | RS485,SNMP | |
Modo de exibição | LCD | |
Ambiente | Temperatura de operação | -40℃~+75℃(saída totalmente abaixo de 50℃) |
Temperatura de armazenamento | -40℃~+70℃ | |
Umidade operacional | 5%~95%(sem condensação) | |
Altitude | 0 ~ 3.000 m (se a altitude estiver na faixa de 2.000 m a 3.000 m, a temperatura máxima de operação diminui em 1 ℃ à medida que a altitude aumenta em 200 m.) |
3. Detalhes rápidos do retificador de telecomunicações
- Largura padrão de 19 polegadas para uso versátil
- Design compacto de altura 2U, economizando espaço e custos de instalação
- Operação frontal e acesso por cabo para manutenção conveniente
- Gerenciamento avançado de bateria para prolongar a vida útil da bateria
- Várias portas de comunicação para rede flexível e monitoramento remoto
- Retificador e controlador hot plug para fácil manutenção on-line
- Ampla faixa de tensão de entrada (85-300Vac) para adaptabilidade às redes elétricas
4. Princípios de Trabalho
(1) Entrada CA: Módulo retificador de inicialização após a alimentação CA, saídas -48Vdc, ao mesmo tempo carregar a bateria e alimentar o módulo de conversão, saídas do módulo de conversão 220Vac.
Em condições normais, os parâmetros do módulo retificador e da unidade de distribuição estão todos sob controle do módulo de monitoramento, operando de acordo com os parâmetros predefinidos ou comandos do usuário.Se houver falha na rede elétrica CA,
a bateria alimentará o sistema e continuará produzindo - 48 VCC e 220 VCA, com a descarga da bateria, a tensão da bateria começa a diminuir, quando a tensão estiver abaixo de 43,2 V +/- 0,5 V,
o módulo de monitoramento envia o sinal de subtensão da bateria e fecha a saída de carga diretamente, então o sistema de energia irá parar de funcionar.Quando a rede CA externa se recuperar,
o sistema voltará a funcionar normalmente.(Todos os dados de monitoramento acima são valores padrão do sistema e podem ser redefinidos pelo usuário)
(2) Entrada de -48V: Nenhuma corrente CA ou nenhuma CA conectada, acesso à porta de carga de alimentação externa de -48V a -48V, monitoramento de inicialização e módulo de conversão, saída de 220Vac.
5. Módulo retificador
O painel do módulo
(1) Indicador de energia
(2) Indicador de alarme
(3) Indicador de falha
(4) Trava de travamento
(5) Alça
Existem três indicadores no painel, que são usados para refletir o status de operação do retificador, consulte a tabela abaixo para obter detalhes.
Descrição do indicador do retificador de tabela
Indicador | Cor | Status | Razões para status anormal |
Indicador de energia | Verde | Normalmente ligado | O módulo possui entrada de energia |
Desligado | Falha na fonte principal (sem entrada de energia ou OVP, UVP de entrada de energia). | ||
Indicador de alarme | Amarelo | Normalmente ligado | Alarme de temperatura (OTP quando a temperatura ambiente> 65 ℃) |
O módulo está hibernando.(iluminação indicadora, sem alarme) | |||
O módulo é limitador de corrente | |||
Cintilante | Falha de comunicação | ||
Falta indicador |
Vermelho | Normalmente ligado |
Não saída causada por motivo interno do módulo, como OVP, ventilador falha, OTP |
Normalmente desligado | O módulo está funcionando corretamente. |
6. Controlador-MC2600
O painel frontal do MC2600
- Porta LAN
- Porta RS485
- Indicador de execução
- Indicador de alarme menor
- Indicador de alarme principal
- Lidar
- Botões
Tabela para descrição do botão do controlador
Botão | Descrição | |
ESC |
Retorna ao menu anterior sem salvar o configurações. |
Pressione o botão ESC e ENT no mesmo tempo, num curto período de o tempo pode reiniciar o controlador. |
Otorrinolaringologista.
|
Ø Entra no menu principal a partir do modo de espera tela. Ø Entra em um submenu do menu principal. Ø Salva as configurações do menu. |
|
ACIMA |
Volta para o menu anterior ou define o parâmetro valores. Ao definir valores de parâmetros, você pode manter pressionado este botão para ajustar rapidamente os valores. |
Quando o valor do parâmetro é definido por vários tipos de string, pressione para cima ou botão para baixo para alterar cada valor. Depois de definir o valor, pressione o botão botão de confirmação para mover o cursor de volta automaticamente. |
DN. |
Passa para o próximo menu ou define valores de parâmetros. Ao definir valores de parâmetros, você pode manter pressionado este botão para ajustar rapidamente os valores. |
Descreve o indicador no painel do controlador mostrado na tabela abaixo
Tipo | Cor | Estado | Instruções |
Indicador de execução | Verde | Cintilante | O controlador está funcionando corretamente |
Desligado | O controlador está com falha ou não tem entrada CC | ||
Alarme menor | Amarelo | Normalmente ligado | O controlador gera um alarme menor |
Desligado | O controlador não gera nenhum alarme menor | ||
Alarme principal | Vermelho | Normalmente ligado | O controlador gera um alarme principal |
Desligado | O controlador não gera nenhum alarme grave |
O controlador fornece duas portas de comunicação,
A definição da porta de comunicação RS485 é mostrada na tabela abaixo
Pino nº. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Nome do sinal | RS485+ | - | RS485- | - | - | - | - | - |
A definição da interface da porta LAN Ethernet é mostrada na Tabela
Pino nº. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Nome do sinal | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. Interface DI/DO
O painel frontal da placa de interface DI/DO
A entrada digital é um submenu do menu de configuração de parâmetros, que é usado principalmente para o operador configurar o estado normal de entrada de 8 interruptores digitais no sistema.
Configuração do parâmetro de entrada do relé de tabela
Número digital | Nome digital | DI Normal | Descrição |
DI1 | Alarme HEX | NÃO | É normal quando aberto;e o alarme ocorre quando fechado. |
ED2 | Alarme de porta PWC | NC | É normal quando aberto;e o alarme ocorre quando fechado. |
DI3 | Alarme Bluetooth | NÃO | É normal quando aberto;e o alarme ocorre quando fechado. |
DI4 | Alarme BC | NÃO | É normal quando aberto;e o alarme ocorre quando fechado. |
DI5 | Alarme Digital5 | NÃO | É normal quando aberto;e o alarme ocorre quando fechado. |
DI6 | Grupo gerador em alarme | NÃO | É normal quando aberto;e o alarme ocorre quando fechado. |
DI7 | Alarme DC SPD | NC | É normal quando aberto;e o alarme ocorre quando fechado. |
A saída do relé é um submenu do menu de configuração de parâmetros, que é usado principalmente para o operador configurar o estado normal de saída de 8 relés no sistema.
Tabela Configuração de parâmetros de saída de relé
Número digital | Nome digital | Código de alarme | Descrição |
DO1 | Saída de relé 1 | NC | Fechado quando normal, aberto quando ocorre o alarme associado. |
DO2 | Saída de relé 2 | NC | Fechado quando normal, aberto quando ocorre o alarme associado. |
DO3 | Saída de relé 3 | NC | Fechado quando normal, aberto quando ocorre o alarme associado. |
DO4 | Saída de relé 4 | NC | Fechado quando normal, aberto quando ocorre o alarme associado. |
DO5 | Saída de relé 5 | NC | Fechado quando normal, aberto quando ocorre o alarme associado. |
DO6 | Saída de relé 6 | NC | Fechado quando normal, aberto quando ocorre o alarme associado. |
DO7 | Saída de relé 7 | NC | Fechado quando normal, aberto quando ocorre o alarme associado. |
Além disso, o produto oferece outras 6 portas.
Tabela Outras configurações de parâmetros de entrada
Nome do parâmetro | Descrição da configuração |
BTEMP 1 | Porta do sensor 1 da bateria |
BTEMP 2 | Porta do sensor2 da bateria |
ENV_TEMP | Porta do sensor de envoltório |
12V +/- | Fonte de alimentação de 12 V é fornecida |
RS485 | Porta RS485, interface reservada, sem definição de protocolo |
ÓLEO+/- | Conecte o sensor de nível de óleo |
Métodos de fiação:
Ø Remova o isolamento do cabo com um alicate desencapador de fios.O comprimento exposto do núcleo do cabo não deve ser inferior a 10 mm.
Ø Pressione o botão acima do terminal com a chave de fenda, insira o cabo, solte a chave de fenda e complete a conexão do cabo.
Ø Com a alça puxe suavemente os cabos, para garantir que o cabo não caia.
8. Instalando o Subrack
Instale o subrack no rack de 19 polegadas, conforme mostrado na figura abaixo.
Ø Passo 1, remova o plugue da embalagem.
Ø Passo 2, Empurre o plugue no rack de 19 polegadas
Ø Passo 3, Instale o parafuso fixo (se o furo de montagem da orelha da moldura do plugue não corresponder à posição da porca flutuante da moldura, ele precisa ser ajustado de acordo com a instalação real).
Instale o módulo retificador
Ø Passo 1, retire o módulo da embalagem.
Ø Passo 2, segure a alça do módulo no painel frontal e coloque o módulo no slot.
Ø Etapa 3, empurre o módulo lentamente para o painel frontal do módulo e nivele com a fonte de alimentação
painel de distribuição.
Ø Passo 4, Aperte o parafuso de fixação no painel do módulo para que o módulo não saia.
9. Embalagem e Envio
O pacote usa caixa de fumigação gratuita que é adequada para exportação.Este pacote é anti-umidade, anti-impacto e forte para garantir um transporte seguro.
